精密导电塑料电位器在电动执行器中的应用

                                 海博 --专注于精密导电塑料电位器。

电动单元组合仪表中的执行单元实质上也是一种位置控制系统，其输入信号是电流，反馈信号也是电流。采用导电塑料电位器(WDD35型)作为电动执行器的位置检测元件，具有功耗低、精度高、结构简单、维修方便等优点，因此被许多生产厂家所采用。

在电动执行器中，位置信号检测与转换部分实质上是一种电流信号发生器。它将电动执行器的输出位移通过导电塑料电位器及其相应电路线性的转换为与之对应的电流信号，其中电位器动点由电动执行器的输出轴带动。

                                 位置信号检测电路

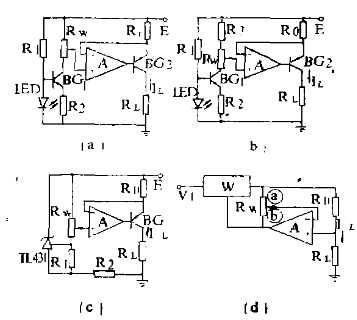

上述电路图中图a能产生0~10mA电流的位置信号检测电路，可用于Ⅱ系列电动执行器。

图b能产生4~20mA电流的位置信号检测电路，可用于Ⅲ系列电动执行器。

图d为能产生4~20mA电流的改进电路。
